Как подручными средствами измерить уровень сигнала GSM 3G 4G

Как подручными средствами измерить уровень сигнала GSM 3G 4G

Для того, чтобы узнать уровень сигнала достаточно скачать приложение для Android по ссылке:

В приложении можно увидеть на какой частоте, по какой технологии (2/3/4g) работает оператор и какой уровень сигнала.

На скриншоте видно, что МТС работает в 3G (HSPA+) на частоте 900 МГц, уровень сигнала -75 дБ, velcom работает в 4G (LTE) на частоте 1800 МГц, уровень сигнала -106 дБ.

Замер сигнала с помощью телефона

Выбор комплекта оборудования для системы усиления сотовой связи, состоящей в основном из репитера, антенн и кабеля, зависит от трех основных параметров:

От частотного диапазона и стандартов связи, в котором работают базовые станции сотовых операторов.

Если вы подберете репитер, работающий не на тех частотах, которые транслирует базовая станция оператора сотовой связи – усиления не будет.

От уровня входящего сигнала.

Информация об уровне сигнала помогает подобрать оптимальный по мощности и усилению репитер сотовой связи, подходящий именно для вашего объекта.

От размера и сложности помещения.

От метража объекта, этажности и материала перегородок напрямую зависит мощность и количество необходимого оборудования. Без этих данных существует риск, что связь будет усилена не на всей площади объект. Чтобы избежать подобных проблем, необходимо вместе со скриншотами замеров присылать нам на почту планы с указанием размеров помещений (именно размеров, а не площадей), этажности и материалов стен.

Для правильного подбора оборудования проводится радиоразведка (замер сигнала). Обратите внимание, что неправильно подобранный и установленный усилитель не только не улучшит качество связи, но и может стать причиной закольцовки сигнала системы усиления сотовой связи и возбуждения усилителя мощности. Закольцовка сигнала или возбуждение усилителя мощности может нарушить работу базовой станции сотового оператора и послужить поводом для претензий служб радиочастотного контроля в адрес конечного пользователя.

Для подбора оборудования предварительно проведите замер уровня сигнала сотовой связи и проконсультируйтесь с менеджером по почте zakaz@dalsvyaz.ru

Как определить уровень сигнала с помощью сотового телефона:

ВНИМАНИЕ!
Основной замер сигнала проводится в месте установки внешней антенны или на улице, если это место труднодоступно.
И контрольные замеры – в помещении, где необходимо усилить сигнал сотовой связи.

Инструкция по замеру сигнала для смартфонов Iphone (iOS)

Лучше сделать замеры на телефоне с Android.

Если у вас только iPhone, попросите телефон на Android у родственников или соседей.

Для замеров сигнала на iPhone нет приложений, а сервисный режим Field test малоинформативен. Field Test не дает данных по уровню сигнала, а показывает только общую информацию по используемым частотам и сложно определить частоты операторов.

Замер сигнала с помощью приложения

Внимательно ознакомьтесь с настоящей инструкцией!

Внешний вид программы может отличатся от приведенных примеров в зависимости от модели телефона и версии прошивки. Приведенные примеры сделаны на телефоне Xiaomi версия Android 8.1.0 версия MIUI Global 10.2

Замер уровня сигнала с помощью смартфона Samsung с ОС Android

Как определить уровень GSM сигнала?Чем замерить уровень сигнала сотовой связи?Как замерить 3G сигнал? Вопросы часто задаваемые перед выбором системы усиления сотовой связи Актуально для смартфонов Samsung с ОС Android.PDF версия ServiceMode для Samsung Замер уровня сигнала сотовых .

Описание

Opensignal is a fully-featured mobile connectivity and network signal speed test tool.

Speed test, including download, upload and latency – for 3G, 4G/LTE, 5G and WiFi
Find the best network provider in your area. Compare coverage on Sprint, T-Mobile, AT&T and Verizon.

Video streaming test – check streaming experience for Netflix, YouTube and others
Compare what you’re paying for to what you’re actually getting by measuring connection quality on an Apple map with a database of signal and speed test results
Completely free and no adverts. Our mission is to create an open-source map of connectivity so that everyone in the world can enjoy the best mobile connection available

– Test tab with speed test and video streaming quality to analyze mobile video performance with results for time spent buffering, loading and playback
– Signal dashboard and ping test – for testing latency response
– Connectivity map to show locations of 3G and 4G/LTE tests
– Network stats with average speeds for download, upload and latency and network strength on major providers
– Historical log of your WiFi and 3G, 4G/LTE and 5G speed tests to check connectivity over time

Opensignal Speed Tests

Opensignal speed tests measure your real experience of mobile connectivity and signal. The speed test runs a 10 sec download test, 10 sec upload test and ping test to determine the speed you will likely experience. The speed test runs on common internet CDN servers. The result is calculated with the middle range of samples.

Check if you’re getting the network quality you’re paying for from your mobile network or internet provider. Use our coverage maps to compare networks and data speed in your area. Opensignal works with WiFi mobile broadband internet.

Video Speed Tests

Slow video load time? Video buffering? More time waiting than watching? A good average network speed isn’t enough for a great video experience. Opensignal’s video test gives you the full picture of your network experience. Opensignal video tests show you exactly what to expect with HD and SD videos.

Watch a 15 sec video snippet to test and log load time, buffering, and playback issues in real-time.
Monitor how video quality changes with time and location. Review video test results in History to see if your network experience has changed over time.

Opensignal’s coverage maps show signal strength down to street level using speed test and signal data from local users. With network stats on local network operators, you can check speeds ahead of a trip, find out if you will get a signal in remote areas, check your signal against others in the area to see if you’re getting the best service, arrange the best local SIM and check the signal strength when travelling.

Improving Network Connectivity

We provide an independent source of truth in mobile network experience: A data source that shows how users experience mobile network speeds, gaming, video and voice services worldwide. To do this, we collect data on the signal strength, network, location and other device sensors. You can stop this at any time in the settings. We share this data with network operators globally and others in the industry to drive better connectivity for all.

Для большинства моделей Samsung (ОС Android) сработает следующий метод замера уровня

1 Для начала телефон следует отключить Wi-Fi на телефоне и перевести сим-карту в необходимую для замера уровня сигнала и определения частоты сеть – LTE (4G), WCDMA (3G) или GSM (2G). Сделать это можно в меню «Настройки» -> «Другие сети» -> «Мобильные сети» (разделы меню могут называться по-другому, в зависимости от версии Android ОС). Для телефонов с поддержкой двух сим-карт необходимо активировать и выбрать режим на сим-карте того оператора, для которого необходимо провести замеры. LTE/WCDMA/GSM для замеров 4G сигнала, «Только WCDMA» для 3G, «Только GSM» для 2G.

2. Выбрав режим связи, необходимо перейти в режим набора номера и ввести код *#0011#. Телефон автоматически перейдет в сервисный режим. На первой странице меню для телефонов с 2 сим-картами нужно выбрать ту, для которой производятся замеры (порядковый номер 1 или 2 соответствует номеру слота сим-карты).

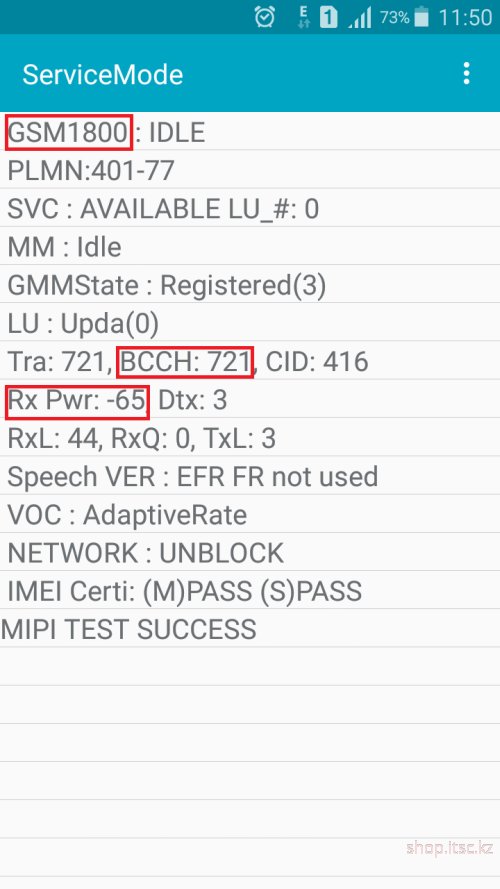

3. В режиме GSM предстанет следующая картина

В первой строчке стандарт и частота. Немного ниже параметр BCCH отображает рабочий канал, по которому также можно определить частоту:

GSM900: рабочий канал в диапазоне 1-124;
GSM1800: рабочий канал в диапазоне 512-886;
EGSM900: рабочий канал в диапазоне 974-1024.

Rx Pwr показывает уровень сигнала в дБ в режиме реального времени, можно перемещаться по помещению, выходить на улицу и наблюдать за изменениями уровня.

В данном случае оператор Алтел предоставляет GSM сигнал на частоте 1800 МГц (GSM1800, BCCH: 721), не смотря на информацию в открытых источниках о подаче этого сигнала на частоте 900 МГц.

Уровень сигнала -65 дБ соответствует отличному приему.

4. В режиме WCDMA (3G).

Показатель Band (полоса) уже может указать на рабочую частоту. 3G сигнал в нашей стране подается на двух возможных полосах:
Band 1 (2100 MHz) и Band 8 (900 MHz).

RX укажет на рабочий канал.
Значение в диапазоне 2937-3088 – стандарт UMTS 900 (или Band 8, 900 МГц);
значение в диапазоне 10562-10838 – стандарт UMTS 2100 (или Band 1, 2100 МГц).

RSCP – уровень сигнала.

В данном случае оператор Алтел предоставляет 3G связь на частоте 900 МГц.

Стоит отметить, что смартфоны привыкли «цепляться» за более высокий стандарт при передаче данных, поэтому всегда предпочитают 3G частоту. В городской местности, за редкими, исключениями репитер работающий с 3G частотой вашего оператора справится с двумя задачами сразу – усиление голосовой связи и интернета.

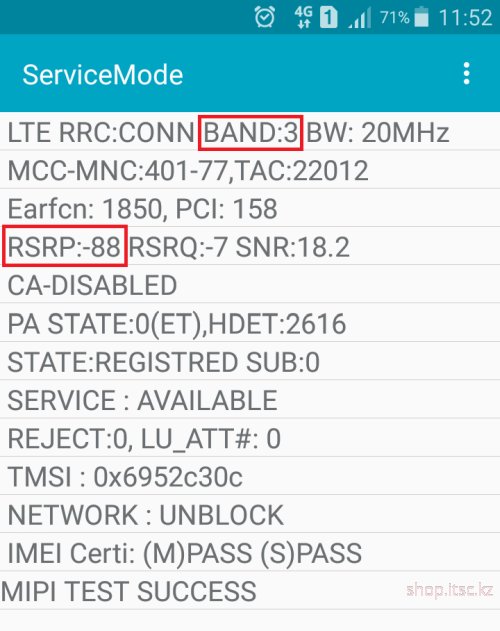

5. В режиме LTE (4G) рабочая частота определяется также по band (полосе). Возможные варианты:
Band 1 – 2100 МГц;
Band 3 – 1800 МГц;
Band 7 – 2600 МГц;
Band 20 – 800 МГц;
Band 38 – 2600 МГц.
На данный момент в Казахстане используются band 3 и 20 (в пилотных зонах в Алматы возможно использование band 1).

RSRP укажет на уровень сигнала.

2. Как измерить сигнал 3G на Android?

Шаг 1. Фиксируем телефон в сети 3G – зайдите в меню “Настройки/Другие сети/Мобильные сети/Режим сети” и включите поддержку 3G выбрав пункт “Только WCDMA”

Шаг 2. Открываем скрытое инженерное меню Android – наберите номер телефона *#0011#

Если Ваш телефон Samsung Galaxy и не удается зайти в меню – попробуйте варианты: вариант 1 – *#32489# ; вариант 2 – *#*#7262626#*#* ; вариант 3 – *#*#4636#*#* .

Шаг 3. Проверяем уровень сигнала 3G – числовое значение -86 параметра R показывает уровень сигнала 3G в дБм (децибел на миливатт).

Шаг 4. Проверяем диапазон 3G 2100 или 900 – напротив параметра Rx CH будет указан номер рабочей частоты 3G – в данном случае 10638частота, что говорит о том, что это стандарт 3G-UMTS 2100

Частоты с 2937 по 3088 – это диапазон частот стандарта 3G-UMTS 900.

Частоты с 10562 по 10838 – это диапазон частот стандарта 3G-UMTS 2100.

Net Monitor для Motorola T2288, T180, T2288, V3688, CD930 и др.

В меню “Eng Field Options”(инженерное меню) 3 пункта:

“Active Cell” – рабочий канал ActCh (каналы от 000 до 124 – это диапазон 900 МГц, а выше – уже 1800 МГц);

уровень сигнала – RxLev (при -105 БС Вас отрубает, а самый сильный виденный мною это – 039 в 50 м от БС) и масса других параметров.

“Adjacent Cells” – параметры 6 соседних каналов (номер, уровень. ).

“System Parameters” – параметры активной соты (в том числе её Cell ID).

1. Active Cell
Пункт меню отображает информацию об основной (текущей) антенне.

Act Ch – Active Channel. Номер текущего канала. От 1 до 124.
Во время разговора в городах работает механизм GSM Hopping.
В этом случае нажатие на OK отобразит список каналов,
по которым комутатор переключает ваш телефон по кругу,
чтобы в условиях городских переотражений вы смогли хоть
что-то слышать хотя бы на одном канале.

RxLev – Receive Level. уровень принимаемого сигнала, в Дб.
-030 – под антенной
-080 – нормальный сигнал
> 110 – срыв сигнала

TimeAdvance – доступен только во время звонка.
Если умножить его на 547, тополучим расстояние в метрах
до текущей антенны. Теоретический предел – около 35 км.

2. Adjacent Cells
Информация о соседних антеннах, за которыми следит телефон
и при обнаружении более мощного сигнала от соседней антенны,
переключается на нее.
Отображается до 6 соседних каналов. Каждый из них имеет меню,
аналогичное пункту 1.

3. System Parameters
Информация о системе.

Не у всех телефонов Motorola включен тестовый режим.

для проверки нажмите в обычном режиме клавишу “#” и удерживайте ее несколько секунд. Если на экране появилось слово TEST, значит все в порядке. Для выхода наберите 01#.

Если слова TEST не появилось – это значит, что тестовый режим на Вашем аппарате выключен. Включить его можно либо самостоятельно, используя SIM-эмулятор, либо обратившись к специалисту.

Рассмотрим несколько программ для определения уровня сотового сигнала и расположения базовых станций, которые устанавливаются на телефон через Play Маркет.

Какой усилитель выбрать исходя из полученных данных уровня и диапазона частот мобильного сигнала?

Основные критерии выбора репитера подробно описаны в статье : Как выбрать усилитель для улучшения сотовой связи и интернета.

Теперь, когда вы знаете точную информацию о сигнале, который вам нужно усилить, вы можете выбрать лучший усилитель сигнала мобильного телефона.

Мы рекомендуем вам обратить внимание на наши самые продаваемые модели, которые поддерживают наиболее популярные частоты операторов связи:

Для звонков + 3G + 4G наиболее популярными моделями является трехдиапазонные репитеры EverStream с поддержкой GSM на 900 МГц, 3G на 900 МГц и 4G на 1800 МГц.

Если нужно усилить 3G и 4G сигнал в офисе, обратите внимание на наши двухдиапазонные репитеры EverStream.

Для мобильного интернета подойдут 3G репитеры EverStream с поддержкой 3G на 2100 МГц и 4G репитеры Everstream.

Частоты операторов сотовой связи в Украине

Таблица – Частотные диапазоны и стандарты сотовой связи применяющиеся в Украине

Из таблицы следует, что каждое поколение сети может иметь несколько надстроек и подстандартов, а в одном частотном диапазоне могут применяться несколько стандартов и поколений сотовой связи.

Поколения и технологии сотовой связи

Сначала определим поколение сотовой сети, которую мы хотим усилить. Это очень легко сделать с помощью смартфона. В большинстве современных смартфонов, технология передачи данных указывается рядом с уровнем мобильного сигнала оператора.

Поколение сотовой может быть указано непосредственно (4G, 3G или 2G) или с помощью общепринятой аббревиатуры, например:

• 4G, LTE (L) — четвертое поколение сотовой связи, в данный момент используемое украинскими операторами только для высокоскоростного мобильного доступа к сети Интернет. Голосовая связь в стандарте 4G в Украине ещё не поддерживается;
• 3G, UMTS, HSDPA (H), HSPA+ (H+) — третье поколение сотовой связи, объединяющее в себе технологию радиосвязи и высокоскоростной мобильный доступ к сети Интернет;
• 2G, GPRS (G), EDGE (E) — устаревшая технология 2G реализованная в далёких 90-ых годах, на которой работает стандартная голосовая GSM-связь и очень медленный мобильный интернет.

Определяем диапазон и частоту сигнала

Определить частоту сигнала можно самостоятельно с помощью смартфона. Замеры нужно производить в различных типах подключения (4G, 3G, 2G). Чтобы измерить нужный стандарт, принудительно переведите смартфон в соответствующий режим сети. Для этого установите в настройках вашего смартфона интересующий вас режим сети.

Современные смартфоны устроены таким образом, что всегда стремятся подключиться к наиболее современной и высокоскоростной сети. Например, при наличии слабого сигнала 4G, смартфон всё равно будет поддерживать связь с базовой станцией оператора в этом стандарте. В момент совершения вызова, смартфон автоматически переключится на доступные ему стандарты 3G или 2G, так как голосовая связь в стандарте 4G, как было сказано выше, в Украине не поддерживается.

Переведите смартфон в нужный стандарт связи. Смартфон не сразу переключается в нужный режим. Переключившись, необходимо подождать 1-2 минуты, прежде чем приступать к замерам. Если вы не знаете, какой из присутствующих операторов подходит для решения ваших задач, произведите замеры с использованием SIM-карт разных операторов.

Внимание! Перед тем, как определять частоту, отключите Wi-Fi сеть. В случае если в вашем смартфоне установлено две SIM-карты, рекомендуем извлечь или отключить ненужную карту и оставить только ту, которую необходимо протестировать. Так вы будете избавлены от ошибок и получите точную информацию о текущем соединении.

Замеры параметров сети можно произвести через скрытое сервисное меню смартфона или установив одно из приложений для проведения мобильного мониторинга и измерения сигнала. Например «Сотовые вышки. Локатор», «Network Cell Info», «iWScan» и другие подобные приложения.

Сервисное меню смартфона открывается с помощью специальных кодов. В зависимости от версии ОС Android коды, открывающие скрытое сервисное меню различаются. На одних смартфонах вы сразу перейдёте на экран с информацией о состоянии сети, на других устройствах может потребоваться перейти в другие подразделы сервисного меню.

На некоторых моделях смартфонов под управлением ОС Android сервисное меню может быть недоступно. Воспользуйтесь специальными приложениями для проведения замеров сети.

Рисунок 1 – Использование сервисного меню смартфона и приложений “Network Cell Info” и “Сотовые вышки. Локатор” для определения параметров сети

Данные, полученные в результате измерения сигнала сети, нужно сопоставить с таблицей размещённой ниже.

Таблица – Параметры сотовых сетей

* – ARFCN- абсолютный номер канала. Позволяет по своему значению определить частотный диапазон и стандарт связи. В сетях UMTS и LTE для систем 3G и 4G, ARFCN заменён на UARFCN и EARFCN соответственно.

** – Приём и передача данных происходит в одном частотном диапазоне (технология TDD с временным разделением каналов DL/UL), что делает невозможным усиление сигнала активным усилителем (репитером).

Приведем примеры проведения измерений, используя сервисное меню смартфона, приложения и таблицу 2.

Если в сервисном меню вашего смартфона (Рисунок 1) вы видите обозначение WCDMA 2100 Band 1, это означает, что вы подключились к мобильной сети работающей на частоте 2100 МГц. Диапазон значений абсолютного номера канала UARFCN лежит в диапазонах для DL 10562 … 10838, а для UL 9612 … 9888, означает, что вы подключены к сети UMTS-2100 (3G). Оборудование для усиления данного сигнала должно быть стандарта 3G работающее на частоте 2100 МГц.

В сервисном меню смартфона, значение абсолютного номера канала обычно указывается после обозначения ARFCN, RX, Rx Ch, Freq, BCCH или другой схожей аббревиатуры.

Если в приложении «Network Cell Info» вы увидели обозначение Band 3, это значит, что ваш телефон работает с оператором на частоте 1800 МГц. Если на телефоне светятся символы 4G и LTE, ваше подключение LTE-1800 (4G). Следовательно, для усиления данной сети вам необходимо оборудование стандарта 4G работающее на частоте 1800 МГц.

В приложении «Сотовые вышки. Локатор» отображается значение абсолютного номера канала ARFCN со значением в диапазоне 2750 … 3449 соответствующим частотному диапазону 2600 МГц. Помимо этого в меню сеть отображается символами LTE и L2600. Сомнений нет, наше соединение стандарта 4G на частоте 2600 МГц.

Всегда определяйте частоту сигнала в той точке, где вы планируете устанавливать оборудование для усиления сигнала (внешнюю антенну, роутер встроенный во внешнюю антенну и т.п.).

Если ваш оператор сотовой связи использует несколько частотных диапазонов, ваш смартфон может использовать в разных местах разные стандарты подключения, например в помещении один, а на улице другой. Данная особенность связана с тем, что радиоволны с более низкой частотой лучше проникают через препятствия. При этом внутри помещения соединение на частоте 900 МГц может быть качественнее и устойчивее, чем на частоте 2100 МГц.

Таким образом, без применения специальных измерительных приборов мы провели измерения сигнала, проанализировали результаты измерений и можем приступать к выбору оборудования для усиления мобильного сигнала.

1. Тестирование с помощью USB-модема

Первый и самый надежный способ — тестирование частот 4G LTE с помощью USB-модема.
Операторы используют разные модемы и разные “прошивки”, но принцип определения частоты одинаков. Нужно зайти в настройки модема и попробовать поочередно ограничить диапазоны подключения.

Рассмотрим этот способ на примере наиболее популярного сейчас модема Huawei E3372 и оператора МЕГАФОН.

1. Вставьте SIM-карту в разъем модема и подключите его к компьютеру.
2. Откройте программу настройки модема.
3. Перейдите в раздел меню: Настройки → Cеть.

1. Выберите в поле ТИП СЕТИ — “Только LTE” и в поле ДИАПАЗОН LTE — один из предлагаемых диапазонов:
   • B1 (FDD 2100)
   • B3 (FDD 1800)
   • B7 (FDD 2600)
   • B8 (FDD 900)
   • B20 (FDD 800)
   • B38 (TDD 2600)
   • B40 (TDD 2300)

*цифра в скобках указывает на используемый частотный диапазон

Важно! Мы рекомендуем тестировать диапазоны частот в той точке, где планируется установка антенны (с ноутбуком это можно сделать даже на крыше). Например, в помещении модем может “не увидеть” сигнал на частоте 2600 МГц, а для установленной на улице антенны этот диапазон будет самым эффективным.

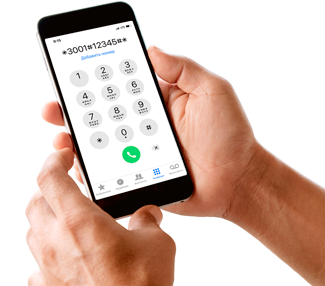

Определение частоты репитера с помощью iPhone

Сначала надо определить в каком стандарте связи телефон находится в точке неуверенного приёма.

• E, G – это 2G;
• H, H+ — это 3G;
• LTE – это 4G.

Далее заходим в меню, если у вас 2G:







ARFCN – это табличное значение, по которому определяется частотный диапазон в МГц.

Но если задача стоит усилить стандарт связи, даже которого нет в помещении, то перед покупкой и установкой репитера необходимо убедиться в наличии этого стандарта на улице перед зданием, и определить на какой частоте он работает.

Преимущества усиления сигнала сотовой связи с помощью репитера:

1. Может усиливать сразу нескольких операторов, даже всех;
2. Не надо платить абонентскую плату;
3. Репитер усиливает голосовую связь и интернет.
1. Непросто подобрать модель;
2. Тяжелее установить, чем антенну для роутера, особенно если нам надо усилить сразу нескольких операторов;
3. Стоимость — начинается от 8000 рублей и до ….

P.S.

В некоторых случаях, когда загородный дом находится, например, в густом лесу и сигнал от базовых станций крайне слабый, то приходится устанавливать и репитер, и роутер. Но чтобы точно определить какое решение Вам подойдёт, необходимо будет провести измерения, по которым технический специалист может дать совет удаленно по телефону.
